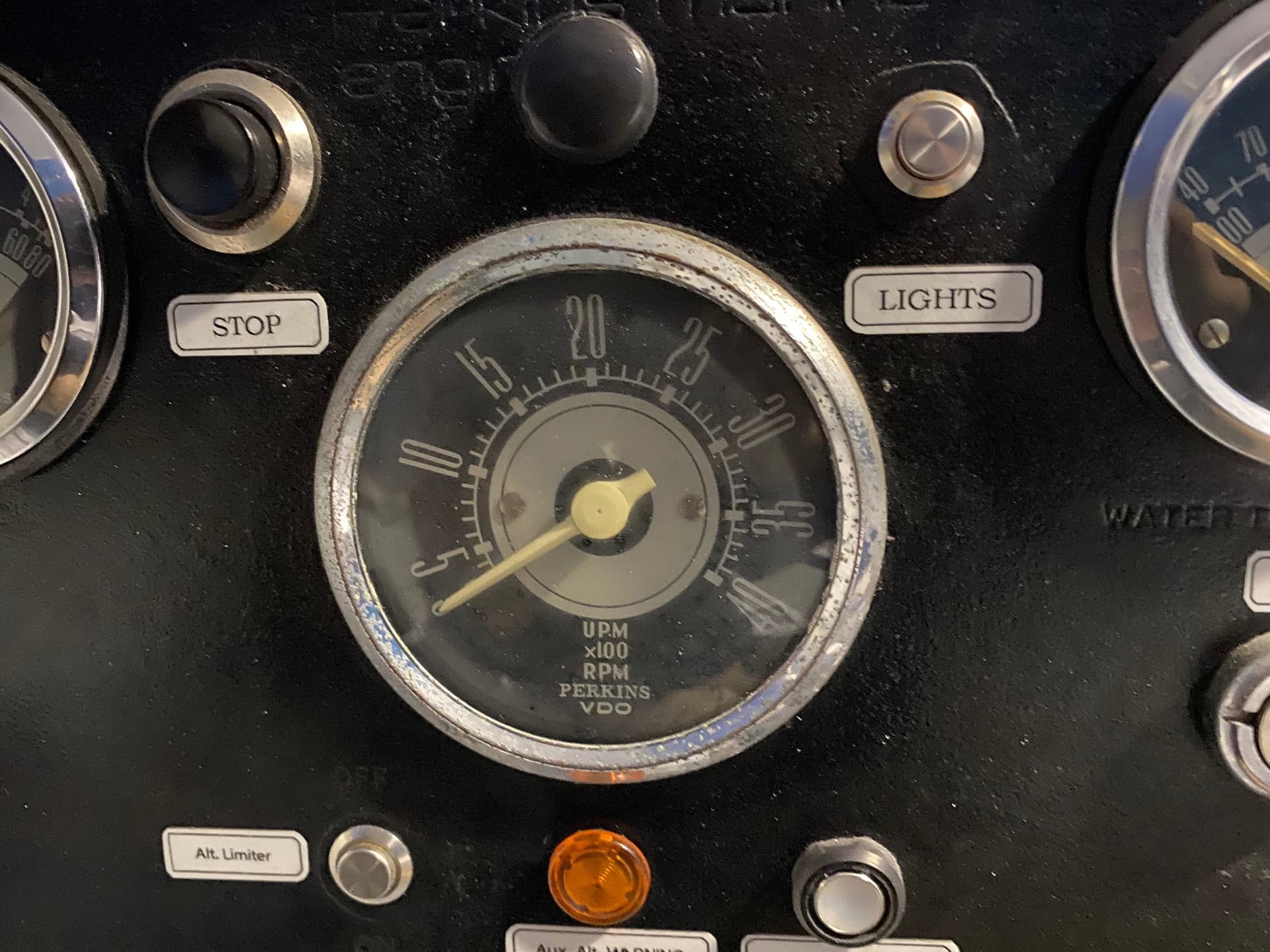

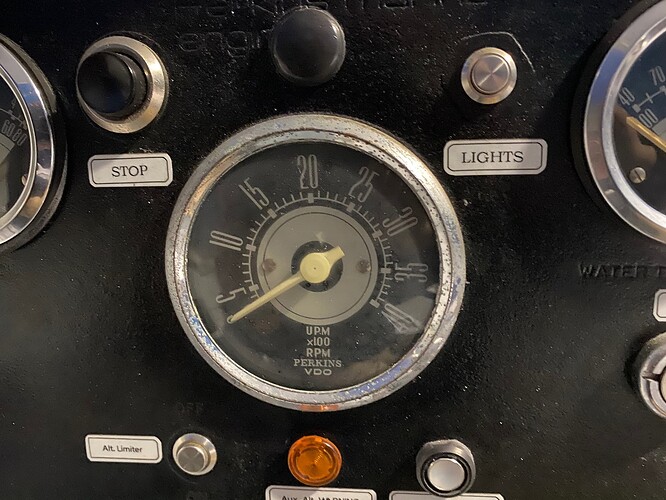

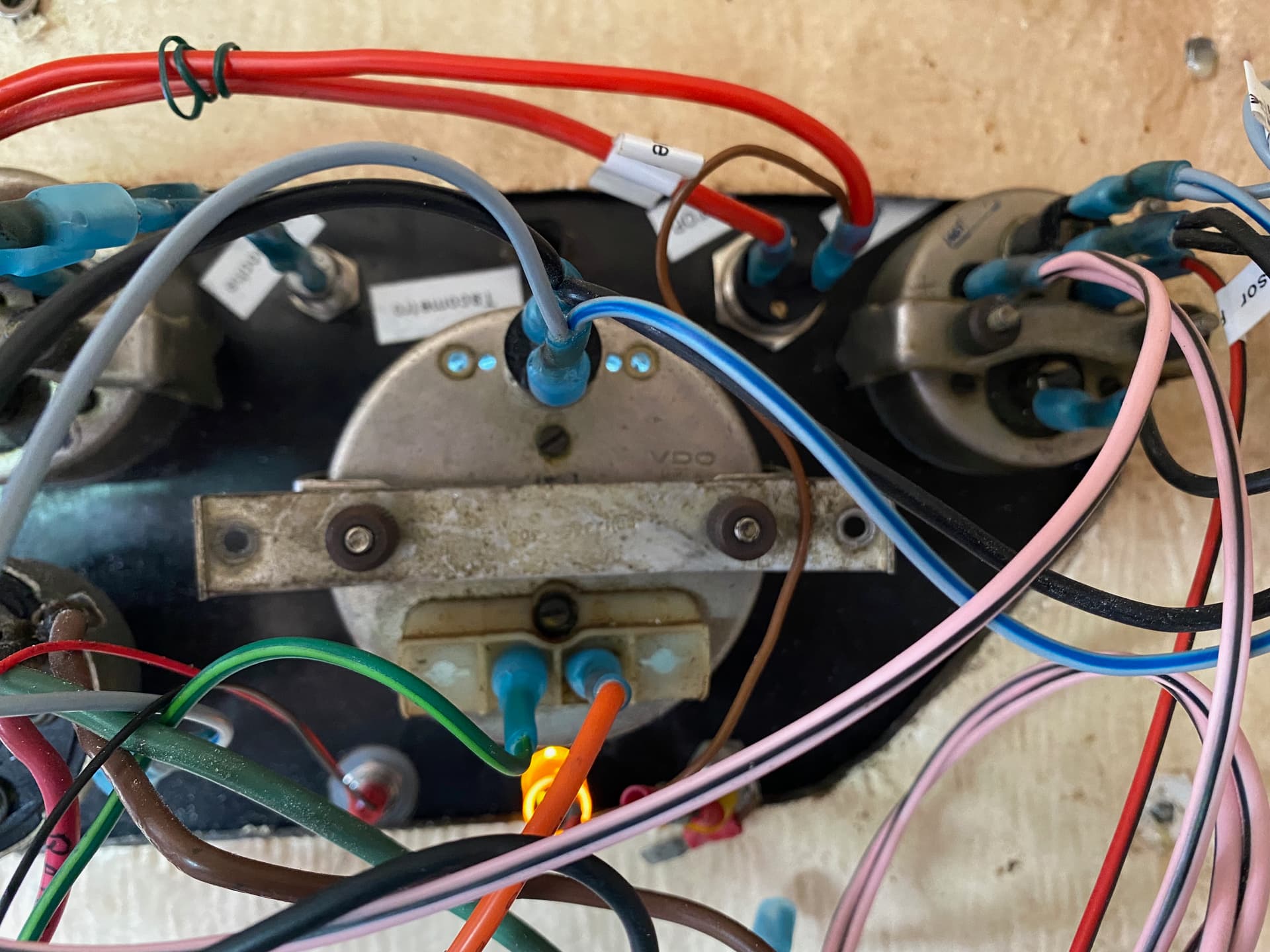

Bonjour à tous. Je remplace le câblage du tableau de bord d’origine de mon Perkins 4108. La jauge de pression d’huile et la jauge de température d’eau fonctionnent parfaitement, mais je n’arrive pas à faire fonctionner le tachymètre/RPM. Je laisse quelques photos du modèle et du tableau de bord. Si quelqu’un qui possède le même équipement pouvait m’envoyer une photo des connexions du tachymètre et de l’endroit où les câbles sont connectés à l’alternateur, je lui en serais très reconnaissant.
Une salutation cordiale.
Bonjour

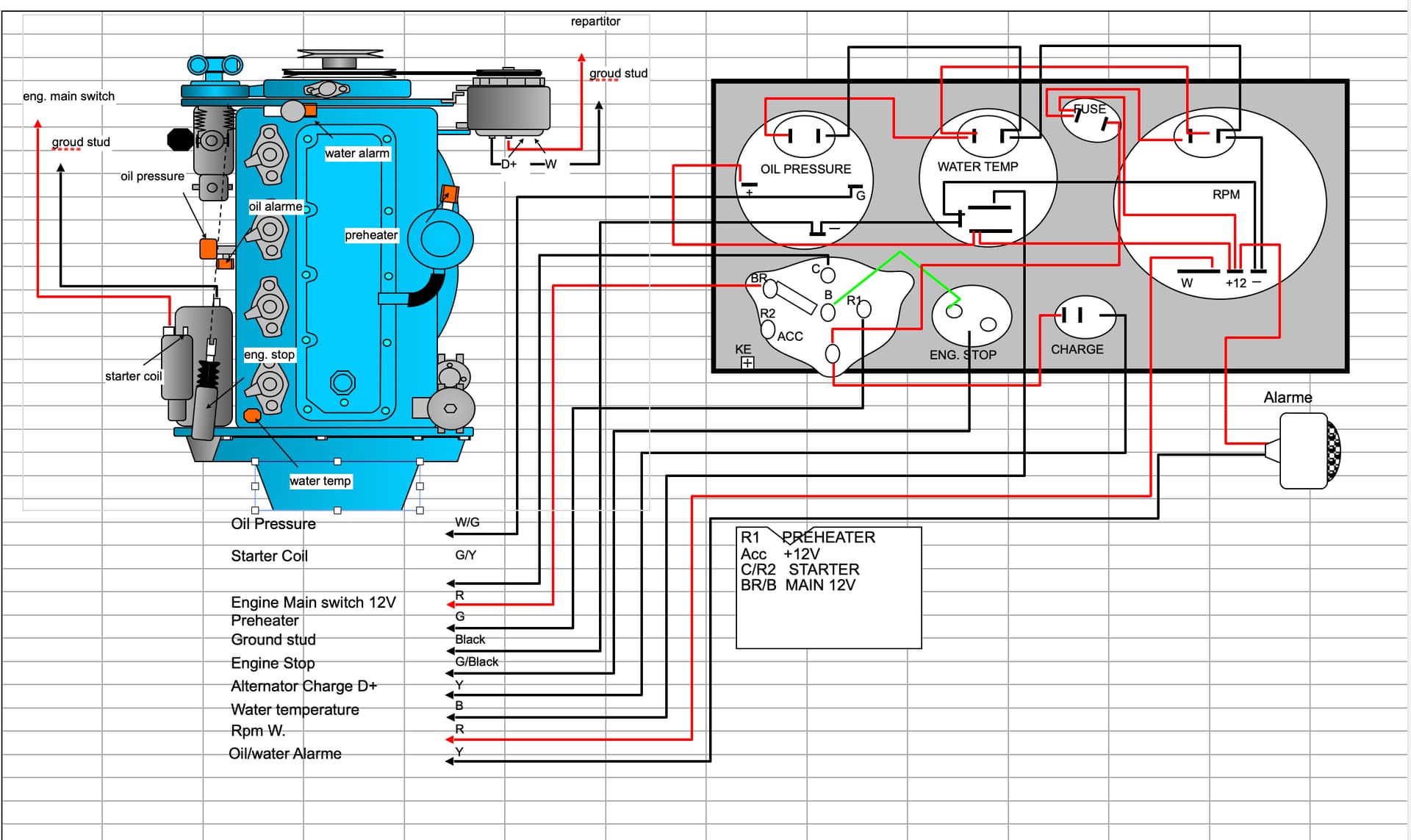

Voici 2 schémas électriques du 4.108
Schéma électrique P 4108.pdf (482,5 Ko)
1 « J'aime »
Bonjour

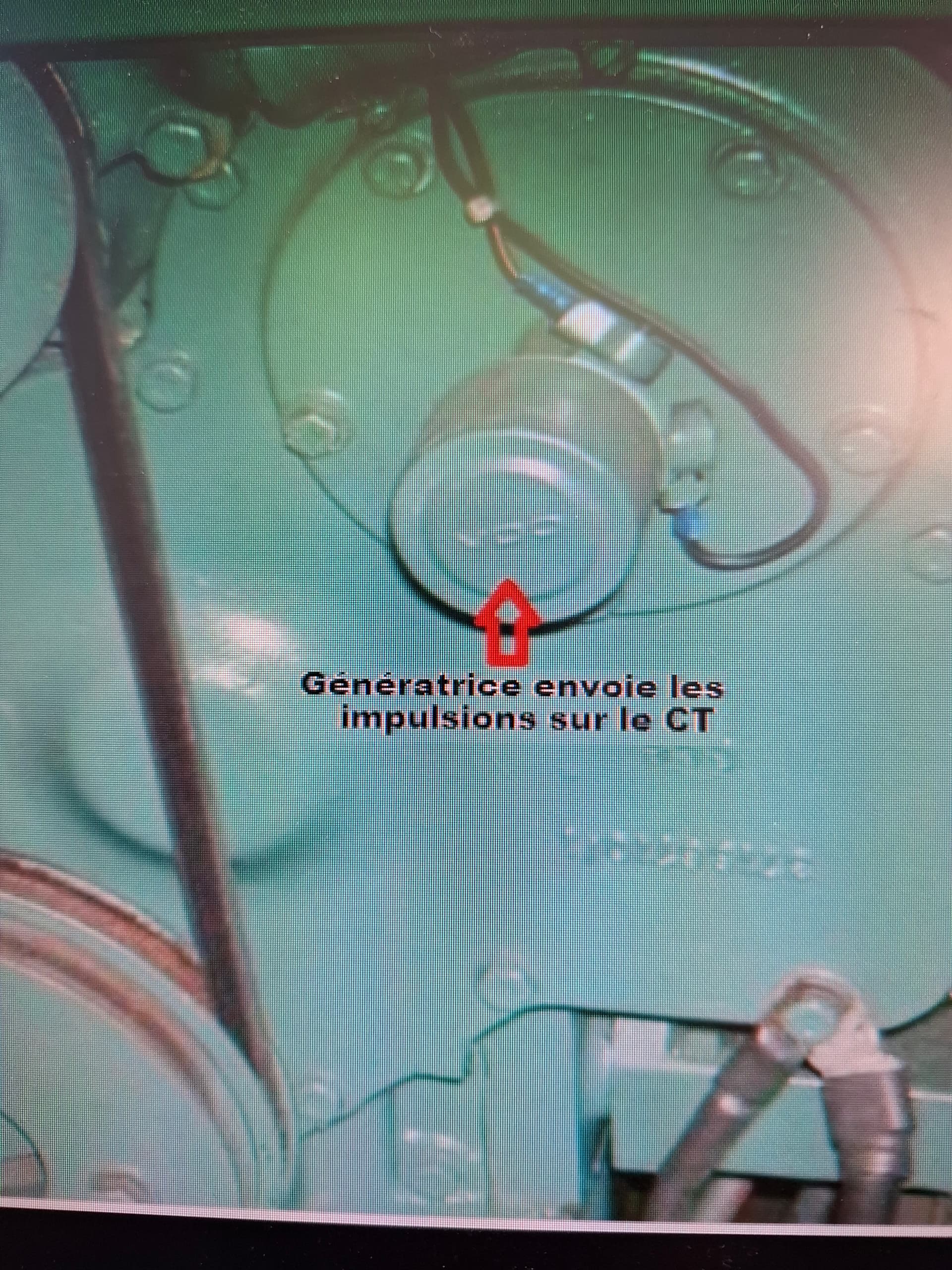

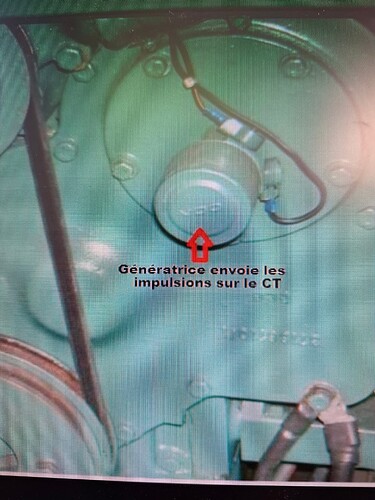

d’après la photo ,le compte tour est un VDO et celui-ci doit être raccordé à un petit générateur VDO sur la face avant du moteur. voir photo jointe Les autres systèmes se prennent sur la fiche W de l’alternateur. Bonne recherche. Jean claude
Merci beaucoup à tous pour les schémas.
Néanmoins, si quelqu’un a un tachymètre comme le mien et peut me dire le câblage dont il dispose et où il se connecte à l’alternateur (qui est la configuration que j’ai), je lui en serais très reconnaissant.
Un salut cordial
